IMS STAFF三坐标测量机在钣金机箱检测中的创新应用

随着5G通信设备和工业控制机箱向高密度、轻量化方向发展，钣金件的制造精度要求也水涨船高。广东合丰模型科技股份有限公司在对其产品——某型工业控制机箱底盖需检测时提出了几个测量难点：效率瓶颈，无法匹配产能需求；精度局限，微变形难以捕捉；数据孤岛，纸质报告无法关联三维数模，质量追溯效率低下。

一、技术方案

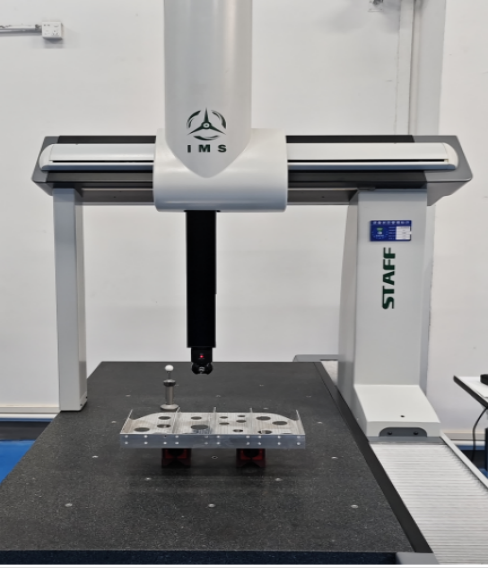

1、硬件配置（STAFF 7107）

   高刚性结构：700×1000×700mm花岗岩基体（热膨胀系数6×10⁻⁶/℃）；

   智能测头系统：IMS-10T全自动旋转测座，支持720°全向定位；快速分度，结构牢固，能够携带超300mm的加长杆，并支持多种触发式测头；

   先进控制系统：IMS专业设计IDC-Plus控制系统，具备21种误差空间校正技术和自动调谐功能，实现最佳性能。

   2、 软件赋能

   智能路径规划：基于IMS-DMIS CAD++的算法优化，减少空行程42%；

   数字孪生建模：导入STEP模型自动生成检测程序，编程效率提升70%；

   实时温度补偿：16通道温控系统将环境波动影响降至0.3μm/℃。

二、测量流程

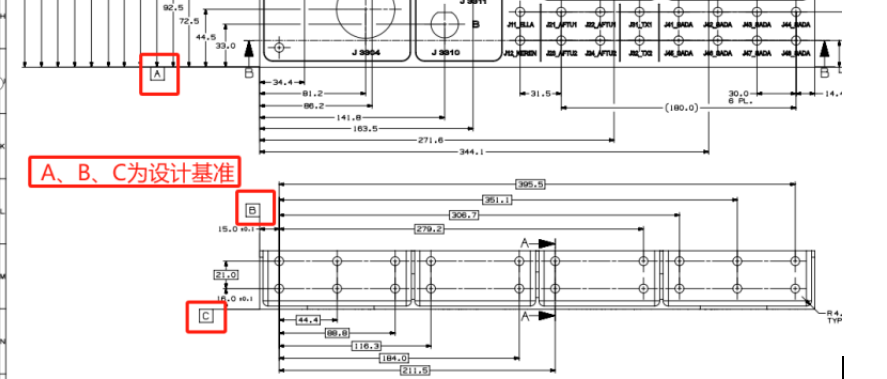

   1、测量前准备：检查三坐标的运行状况是否正常，点检精度是否在合格范围内；在设计图纸上找到零件基准，根据零件的形状对零件做好测量定位以方便测量。在测量软件中导入机箱底盖STEP或IGS格式的3D数字模型，零件按图纸标注基准确定坐标系建立的建立方法。此钣金零件的设计基准为3个相邻平面，采用3-2-1坐标系法中的面-面-面自动建立坐标系。

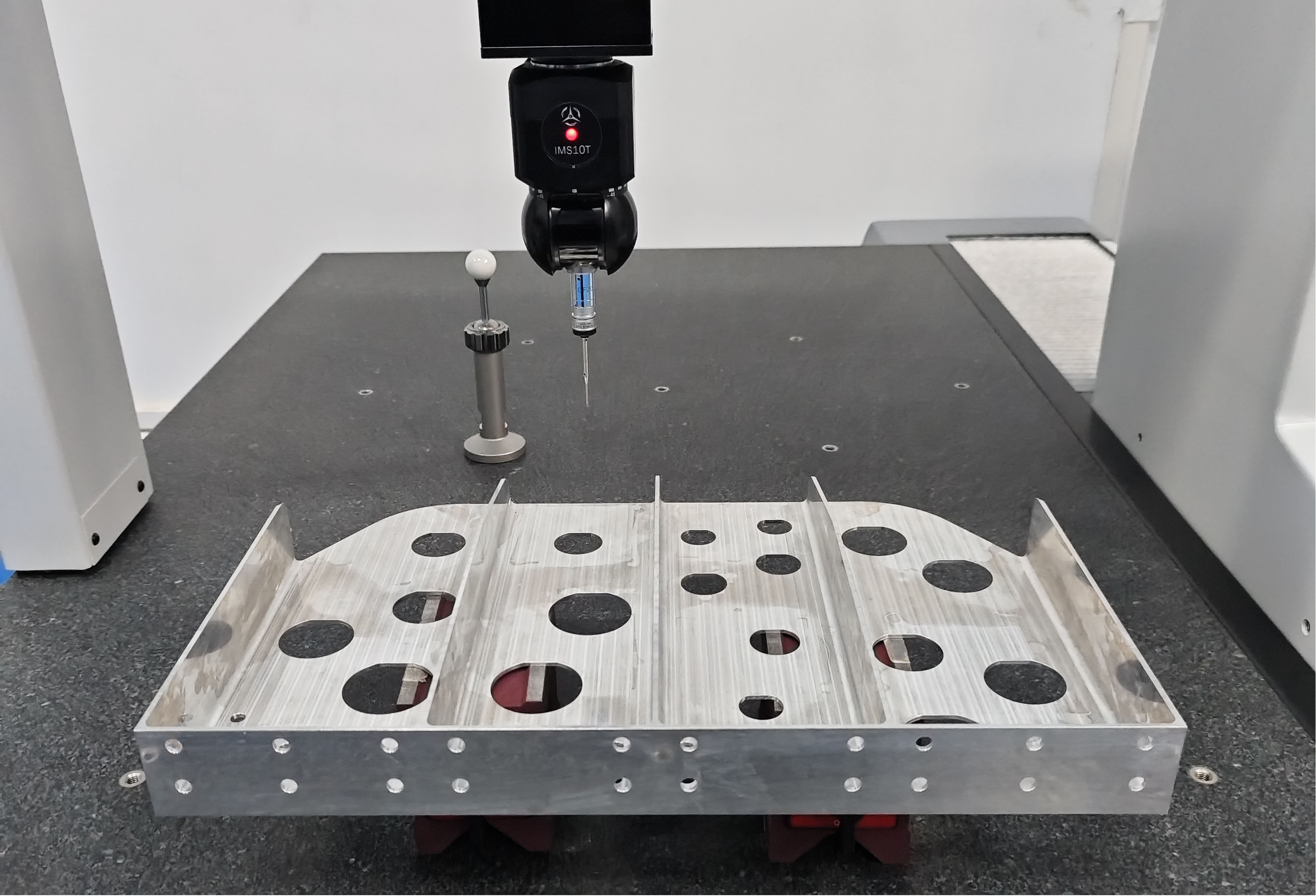

2、测量过程：首先，建立初始坐标系（明确工件在三维空间的具体位置，并确定XYZ的，为精确建立坐标系提供初始依据），确定好工件大致位置后进行坐标系精建（通过精确测量基准元素，可以使建立的坐标系更加精确，减少测量误差），完成坐标系建立后要检验坐标系（可以验证坐标系建立是否准确，并对建立坐标系的基准要素进行误差分析），最后进行几何元素的测量（测量特征包含点、线、面、圆等，比如线性尺寸的距离、直径、角度和形位公差的平面度、位置度等尺寸评价需要的几何元素）。

3、测量报告输出：评价尺寸，输出测量报告，即完成检测。

   三、测量结果分析

此次检测共花费1.5小时，输出尺寸267个，检测出5处圆心距超出设计公差0.01~0.03mm，零件整体测量结果符合客户允收标准，判定合格。

IMS STAFF三坐标测量机通过硬件革新、软件智能、流程规范的三维突破，为精密钣金制造提供了可量化的质量提升路径。其价值不仅体现在检测效率的倍增，更在于推动企业从“事后检验”向“预防性质量管控”转型。随着工业互联网平台的深度集成，该方案将进一步释放数据价值，助力智能制造升级。
