IMS三坐标测量机在医疗行业的应用!

人工股骨球头的质量精度、材料成分要求非常高，若没有达到，不止临床效果不理想，而且会对患者造成极大危害，IMS三坐标测量机作为人工股骨球头品质保证设备，完全实现股骨球头高效、高精度测量。

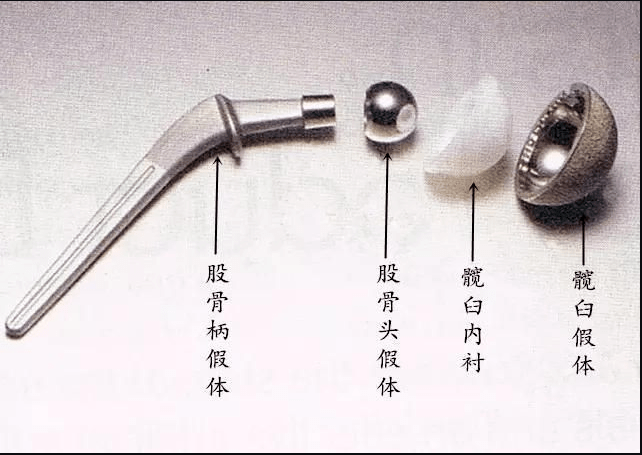

随着国内骨科医疗器械行业的快速发展,高效专业的检测技术对骨科器械产品的质量监测尤为重要。髋关节假体是一种人工球窝关节,其由髋臼杯、髋臼内衬、股骨球头和股骨柄 4 部分构成。髋臼内衬成凹球形,与股骨球头配合，髋臼内衬较低的球形球度径向偏差可减小股骨球头在髋臼内衬中旋转的摩擦系数，进而减轻对材料的磨损，延长髋关节假体的使用寿命。

IMS利用三坐标测量机编程方法对凹球形髋关节假体的球面进行分割测量，并记录测量要素和测量行程以完成对球度径向偏差的自动化检测，以提高检测的精度和效率 。

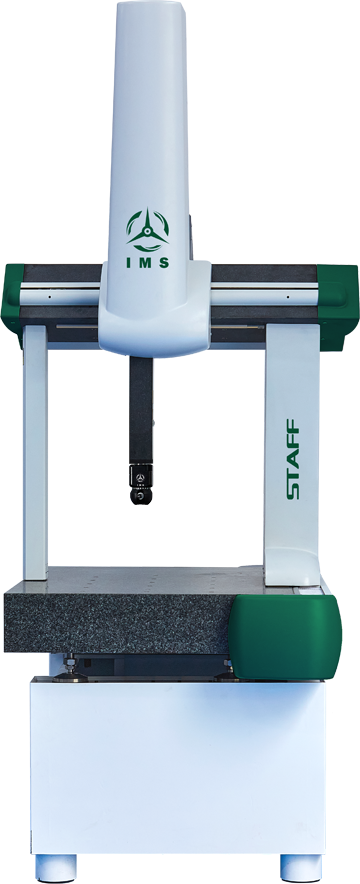

STAFF575三坐标测量机测量股骨球头方案

如何保证股骨球头的尺寸数据符合设计要求？需要一台能提供极高的精度、重复性、稳定、测量微米级公差能力的三坐标测量机对股骨球头进行精密把控。针对这一需求，STAFF575三坐标测量机搭配全自动测座可以轻松胜任股骨头球测量任务。

IMS三坐标技术优势：

IMS品牌STAFF575三次元系列机型不同配置的设备可满足高精度测量、性能更好的连续扫描测量，让精度和动态性能相融合。在具备良好可靠性的同时降低了成本投入，是一款实用高效的测量机，能为不同制造企业提供各种可靠的测量解决方案。

IMS CAD++通过德国联邦物理技术研究院权威认证，能读取各种测量程序，能够轻松胜任以下检测技术要求并提供真实可靠的数据结果。

股骨球头测量过程：

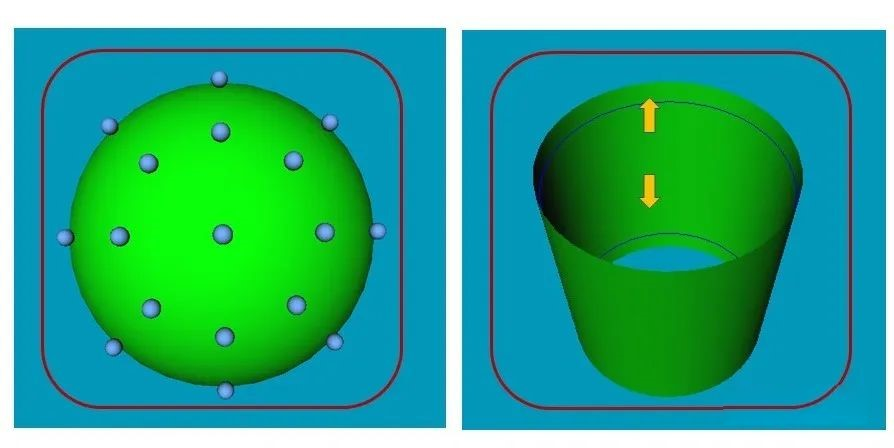

股骨球头直径测量采用测量25点的方式，1点在顶点，其余24点分3层，每层8点，分层的角度按照赤道1层，与赤道夹角45度为第二层，第三层在顶点。计算每个点到球心的距离。

股骨球头球度测量：同样采用测量25点的方式，通过软件的最佳拟合功能拟合为球后进行球度评价。

锥孔测量：现在行业默认的方式是以球上的加工平面为基准，在固定深度处测量两层圆，根据两层圆拟合的圆锥计算锥角。

股骨球头测量过程：

股骨球头直径测量采用测量25点的方式，1点在顶点，其余24点分3层，每层8点，分层的角度按照赤道1层，与赤道夹角45度为第二层，第三层在顶点。计算每个点到球心的距离。

股骨球头球度测量：同样采用测量25点的方式，通过软件的最佳拟合功能拟合为球后进行球度评价。

锥孔测量：现在行业默认的方式是以球上的加工平面为基准，在固定深度处测量两层圆，根据两层圆拟合的圆锥计算锥角。

三坐标测量机检测方法

针对股骨球头不同测量需求，IMS测量提供三种便捷高效检测方法

1、单件检测主要用于产品试制阶段，可采用直接测量的方式。　

2、小批量检测，主要采用编程检测方法，便捷高效。

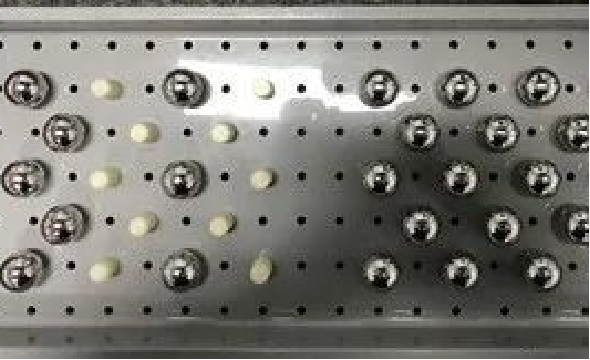

3、当需要进行成品大批量检测，采用托盘摆放批量检测方法，借助工装定位方式，实现批量化全自动检测。

综述：IMS公司STAFF 系列三坐标测量机具有丰富的测量功能，更多的测量难题也能一一应对，通过股骨球头测量方案能大幅度提高成品率，获得高品质产品，为企业缩短新产品交付周期，还能满足产品的逆向检测要求。
